GPRS модем

для побутових лічильників газу ТКБ

Призначення

GPRS модем для побутових лічильників газу ТКБ призначений для застосування на вузлах обліку споживачів газу, на яких встановлені лічильники газу типорозміром до G10 з метою автоматизації
обліку, організації інформаційних мереж і надання даних з обліку службам розрахунку і нагляду, відповідно до діючих правил обліку.

Випускаються 2-х типів:

• з виносним датчиком імпульсів (для лічильників газу САМГАЗ, Elster, Metrix, Itron, ОКТАВА)

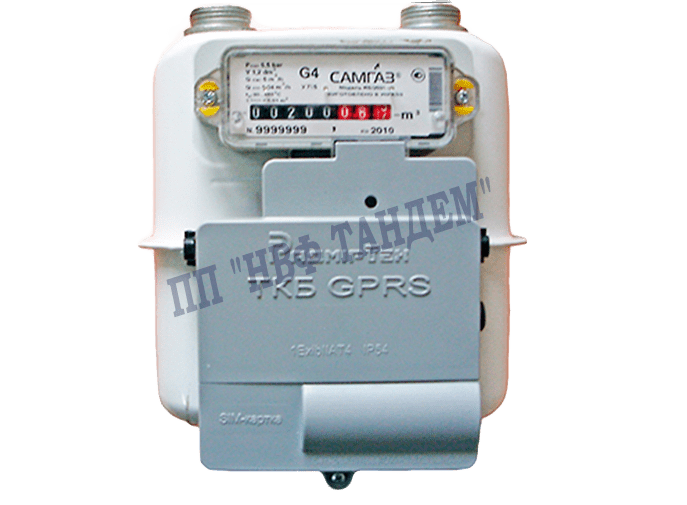

• з вбудованим датчиком імпульсів (для лічильників газу САМГАЗ, Pietro Fiorentini)

Основні функції GPRS модему ТКБ:

• отримує за допомогою провідного каналу імпульсні сигнали, що надходять від датчика імпульсів ПЛГ;
• накопичує і зберігає дані значень обсягу газу: погодинні – протягом 64 діб; щодобові – протягом 128 діб; щомісячні – протягом 32 місяців;
• накопичує і зберігає протягом 128 діб інформацію про час і характер аварійних ситуацій ;
• накопичує інформацію про зміни конфігурації GPRS модему ТКБ;
• реєструє спроби впливу магнітом з метою спотворення показань ПЛГ (дату, час початку та завершення дії магніту);
• передає на сервер диспетчерської по каналу GPRS зв’язку накопичені дані (графік передачі даних визначає головне підприємство);
• має можливість дистанційно змінювати графік виходу на зв’язок і обсяг переданої інформації на сервер диспетчерської;
• передає на сервер диспетчерської дані про стан, рівень заряду та ресурс батарей живлення, рівень GSM сигналу і т.п.

Технічні характеристики

• Робочі умови застосування: температура довкілля від -30 до +50°С; відносна вологість довкілля за температури 25°С без конденсації вологи довкілля від 40 до 98 %.
• Середній термін служби: не менше 10 років.
• Середнє напрацювання на відмову: не менше 17000 год.
• Діапазони частот: GSM–GPRS – 850/900/1800/1900 МГц .
• Вихідна потужність: Class 4 (850/900 МГц) – не більше 2 Вт; Class 1 (1800/1900 МГц) – не більше 1 Вт.
• Передача даних – GPRS Class 10/8 В, вбудований ТСР/ІР протокол.
• Для вбудованого датчику імпульсів «Радміртех»: максимальна частота спрацьовування не більше 20 Гц; чутливість імпульсного геркона від 7 до 10 AT; чутливість геркона, що вимірює зовнішнє маг-нітне поле від 10 до 15 AТ.
• Сила струму, споживаного радіотерміналом: в режимі передавання сповіщень не більше 120 мА; в режимі приймання інформації мережею GSM не більше 20 мА.
• Маса не більше 0,4 кг.
• Габаритні розміри (без антени) не більше 150*152*52 мм.

Загальні відомості

• GPRS модем ТКБ відповідає вибухозахищеному виконанню згідно з ДСТУ EN 60079-0:2016, ДСТУ EN 60079-11:2016, ГОСТ 12.2.007.0 має маркування ви-бухозахисту, Ɛх «II 3G Ex iс IIВ T4 Gс».
• Ступінь захисту за ГОСТ 14254-96 (МЭК 529-89) для GPRS модема ТКБ IP54.
• GPRS модем ТКБ для побутових лічильників газу відповідає вимогам Технічного регламенту радіообладнання і телекомунікаційного кінцевого (термінального) обладнання, а також нормативним документам, застосування яких є доказом відповідності пристрою вимогам зазначеного Технічного регламенту.
• GPRS модем ТКБ має Сертифікат відповідності у сфері використання радіо-частотного ресурсу України та внесений до Реєстру радіоелектронних засобів та випромінювальних пристроїв, що можуть застосовуватися на території України в смугах радіочастот загального користування.
• Живлення GPRS модему ТКБ здійснюється від вбудованої літієвої батареї, яка забезпечує безперервну роботу протягом не менше 8 років при дотриманні наступних правил експлуатації: опитування не частіше 1 разу на 10 діб; рівень GPRS сигналу не менше 15 одиниць.
• Режим роботи GPRS модему ТКБ – тривалий безперервний.

Підключення GPRS модему ТКБ до ПЛГ здійснюється за допомогою кабелю з датчиком імпульсів.

Типи датчиків імпульсів в програмному забезпеченні:

• «Радміртех» для «САМГАЗ» и «Elster»;
• Резерв – «САМГАЗ»;
• Metrix/Itron/Elster/ -ОКТАВА;
• «Cyble Sensor».

Для роботи з GPRS модемом ТКБ застосовується програма «nVega (t)» яка забезпечує:

• опитування та модифікацію параметрів окремого GPRS модему ТКБ;
• відображення інформації, прочитаної з GPRS модему ТКБ у вигляді таблиць;
• створення звітів про роботу GPRS модему ТКБ за вказаний період часу.

При використанні датчику імпульсів виробництва СП «Радміртех» при введенні в експлуатацію GPRS модему ТКБ необхідно обирати в програмі «nVega (t)» тип датчику «Радміртех».

Вимоги до SIM–картки, яка встановлюється у радіотермінал

• корпоративний пакет;
• включено передачу даних GPRS (об’єм переданої інформації за один сеанс зв’язку до 200 Кбайт);
• відключений PIN–код;
• прошитий номер телефона;
• позитивний баланс рахунку.

Примітка.У разі виникнення питань по роботі з SIM–карткою, рекомендуємо звертатися у службу технічної підтримки СП «Радміртех».
